Drie vleugelbeitel en rolbeitel

Dutch

trilame

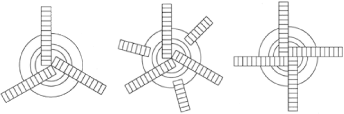

Vleugelbeitel van eerste kwaliteit met 3,4 of 6 vleugels gefabriceert voor het boren in zachte tot medium formatie voor verschillende type werk zoals geotechnika, putboring, openbare werken, mijnen, ankers en fundatie Wij bieden de grootste keus - van diameter 89 tot 610 mm met verschillende draden type API

Standard (STD) API Reg

trilame

DRAAD MOGELIJKE DIAMETERS
2 3/8" API REG PIN 2 1/2" - 3 1/2"
2 7/8" API REG PIN 4" - 7 3/8"
3 1/2" API REG PIN 5 1/2" - 14"
4 1/2" API REG PIN 7 7/8" - 24 7/8"
6 5/8" API REG PIN 10 7/8" - 24 7/8"
7 5/8" API REG PIN 12 1/4" - 31 7/8"
ANDERE DIAMETERS OP AANVRAAG

aléseurRuimer voor zachte tot half-harde formatie De ruimer laat toe op kleine kosten een eerste boring te vergroten

De ruimer wordt geplaatst tussen de gids vleugelbeitel gelijk aan de eerste boordiameter en de stang van de boring



Ruimer met 3 vleugels (standaard)

trilame

3 1/2" API REG PIN
4 1/2" API REG PIN
6 5/8" API REG PIN

trilameDeze vleugelbeitel aangezien zijn grote interne doorlaat geeft toe een groot debiet te laten doorgaan met weinig druk. Kan gefabriceert worden met 3 - 4 of 6 vleugels - De vleugels kunnen een standard of een langere lengte hebben, hoe meer er vleugels zijn zal de geboorde formatie in kleine brokjes gemalen zijn, hoe langer de vleugel hoe beter men in lijn zal boren.

3 1/2˝ NW6R 5 5/8˝ - 7 3/8˝  trilame
4 1/2˝ NW6R 7 5/8˝ -16˝

trilame perduEen « verloren » vleugelbeitel is bestemd voor speciale ankerwerken, de vleugelbeitel heeft dezelfde of plus minus dezelfde diameter dan de buis.

De koppeling kan gelast of geschroefd worden op de micropalenbuizen die in de boring blijven aan de gewenste diepte.


Type te lassen
Ø van de buis MOGELIJKE DIAMETER
76,2 mm 3 1/2" - 6"
89,9 mm 4 1/2" - 6"
114,3 mm 6" - 8 1/2"
127,0 mm 6 1/2" - 8 1/2"
139,7 mm 7 7/8" - 9 7/8"
souder
Type met draad
Draad ( Merigo) MOGELIJKE DIAMETER
88,9 mm 4 1/2" - 6"
114,3 mm 6" - 8 1/2"
127,0 mm 6 1/2" - 8 1/2"
139,7 mm 8 1/2" - 12 1/4"
159,0 mm 8 1/2" - 12 1/4"
177,8 mm 9 7/8" - 12 1/4"
194,0 mm 9 7/8" - 12 1/4"
filete

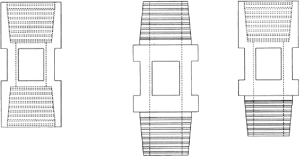

adapteurOp aanvraag van de klant – met 2 of 4 platte kanten voor het losmaken met sleutel

adapteur

trilameDeze beitel is bestemd voor Cement injectie van 100 tot 600 bar In de plaats van een spoelopening bezit deze beitel een injector die naar gelang het werk geplaatst is op 45 of 90°. De injectoren hebben een draad M20 of 1/4 Gas, beschihbaar met een opening van 0,5 tot 4mm

triconeDe rolbeitel is een boorkop bestaande uit drie conische draaistukken met ingebouwde open of gesloten kogellager, draaistuk ken met metale tanden of tungstene carbide bollen. De meest gebruikte is de rolbeitel met metalen korte, medium en lange tanden voor zacht naar half harde terreinen, ronde tungstene carbide voor harde laggen type rots. Beschikbaar van 73 tot 914 mm.

Koppeling

Identificatie van draad
tricone_schéma
Désignation

Ø ext.

man

Ø int

m x vr

Ø max.

man

Ø min

man

long

man

prof

vrouw

Ø int.

vrouw

draad

per duim

  D d DI  Ds Lp Lb Dc
2 3/8"REG 3 76,2  1 25,4 2,625 66,7 1,875 47,6 3 76,2 3 5/8 92,1 2 11/16 68,3 5
2 7/8"REG 3 1/2 88,9 1 1/4 31,8 3,000 76,2 2,125 54,0 3 1/2 88,9 4 1/8 104,8 3 1/16 77,8 5
3 1/2"REG 4 1/2 114,3  1 1/2 38,1 3,500 88,9 2,562 65,1 3 3/4 95,3 4 3/8 111,1 3 9/16 90,5 5
4 1/2"REG 5 1/2 139,7 2 1/4 57,2 4,625 117,5 3,562 90,5 4 1/4 108,0 4 7/8 123,8 4 11/16 119,1 5
6 5/8"REG 7 3/4 196,9 3 1/2 88,9 5,992 152,2 5,159 131,0 5 127,0 5 5/8 142,9 6 1/16 154,0 4
7 5/8"REG 8 7/8 225,5 4 101,6 7,000 177,8 5,688 144,5 5 1/4 133,4 5 7/8 149,2 7 3/32 180,2 4
8 5/8"REG 10 254,0 4 3/4 120,7 7,952 202,0 6,608 167,8 5 3/8 136,5 6 152,4 8 3/64 204,4 4

2 3/8"I.F. 3 3/8 85,7 85,7 1 3/4 44,5 2,876 73,0 2,376 60,4 3 76,2 3 5/8 92,1 2 15/46 74,6 4
2 7/8"I.F. 4 1/8 104,8 104,8 2 1/8 54,0 3,391 86,1 2,808 71,3 3 1/2 88,9 4 1/8 104,8 3 29/64 87,7 4
3 1/2"I.F. 4 3/4 120,7 120,7 2 11/16 68,3 4,016 102,0 3,349 85,1 4 101,6 4 5/8 117,5 4 5/64  103,6 4
4 1/2"I.F. 6 1/8 155,6 155,6 3 3/4 95,3 5,250 133,4 4,500 114,3 4 1/2 114,3 5 1/8 130,2 5 5/16 134,9 4
Duim mm Draad   Duim mm Draad   Duim mm Draad
2 50.80 N-ROD A 9 3/8 238.1 6 5/8 16 1/2 419.1 6 5/8
2 1/4 57.15 N-ROD A 9 1/2 241.3 6 5/8 16 5/8 422.3 6 5/8
2 1/2 63.50 N-ROD A 9 5/8 244.5 6 5/8 16 3/4 425.5 6 5/8 - 7 5/8
2 6/8 66.68 N-ROD A 9 3/4 247.7 6 5/8 16 7/8 428.6 6 5/8 - 7 5/8
2 3/4 69.85 N-ROD A 9 7/8 250.8 6 5/8 17 431.8 6 5/8 - 7 5/8
2 7/8 73.03 N-ROD A 10 254.0 6 5/8 17 1/8 435.0 6 5/8 - 7 5/8
3 76.20 N-ROD A 10 1/8 257.2 6 5/8 17 1/4 438.2 6 5/8 - 7 5/8
3 1/8 79.20 N-ROD A 10 1/4 260.4 6 5/8 17 3/8 441.3 6 5/8 - 7 5/8
3 1/4 82.55 N-ROD A 10 3/8 263.5 6 5/8 17 1/2 444.5 6 5/8 - 7 5/8
3 3/8 85.73 N-ROD A 10 1/2 266.7 6 5/8 17 5/8 447.7 6 5/8 - 7 5/8
3 1/2 88.90 2 3/8 10 5/8 269.9 6 5/8 17 3/4 450.9 6 5/8 - 7 5/8
3 5/8 92.08 2 3/8 10 3/4 273.1 6 5/8 17 7/8 454.0 6 5/8 - 7 5/8
3 3/4 95.25 2 3/8 10 7/8 276.2 6 5/8 18 457.2 6 5/8 - 7 5/8
3 7/8 98.43 2 3/8 11 279.4 6 5/8 18 1/8 460.4  6 5/8 - 7 5/8
4 101.6 2 3/8 11 1/8 282.6 6 5/8 18 1/4 463.6  6 5/8 - 7 5/8
4 1/8 104.8 2 3/8 11 1/4 285.8 6 5/8 18 3/8 466.7  6 5/8 - 7 5/8
4 1/4 108.0 2 3/8 11 3/8 288.9 6 5/8 18 1/2 469.9  6 5/8 - 7 5/8
4 3/8 111.1 2 7/8 11 1/2 292.1 6 5/8 18 5/8 473.1 6 5/8 - 7 5/8
4 1/2 114.3 2 7/8 11 5/8 295.3 6 5/8 18 3/4 476.2  6 5/8 - 7 5/8
4 5/8 117.5 2 7/8 11 3/4 298.5 6 5/8 18 7/8 479.4  6 5/8 - 7 5/8
4 3/4 120.7 2 7/8 11 7/8 301.6 6 5/8 19 482.6  6 5/8 - 7 5/8
4 7/8 123.8 2 7/8 12 304.8 6 5/8 19 1/2 495.3  6 5/8 - 7 5/8
5 127.0 2 7/8 12 1/8 308.0 6 5/8 19 3/4 501.7 6 5/8 - 7 5/8
5 1/8 130.2 2 7/8 12 1/4 311.2 6 5/8 20 508.0 6 5/8 - 7 5/8
5 1/4 133.4 2 7/8 12 3/8 314.3 6 5/8 20 1/4 514.4 6 5/8 - 7 5/8
5 3/8 136.5 2 7/8 12 1/2 317.5 6 5/8 20 1/2 520.7  6 5/8 - 7 5/8
5 1/2 139.7 3 1/2 12 5/8 320.1 6 5/8 20 3/4 527.1 6 5/8 - 7 5/8
5 5/8 142.9 3 1/2 12 3/4 323.9 6 5/8 21 533.3  6 5/8 - 7 5/8
5 3/4 146.1 3 1/2 12 7/8 327.0 6 5/8 21 1/4 539.8  6 5/8 - 7 5/8
5 7/8 149.2 3 1/2 13 330.2 6 5/8 21 1/2 546.1 6 5/8 - 7 5/8
6 152.4 3 1/2 13 1/8 333.4 6 5/8 21 3/4 552.5  6 5/8 - 7 5/8
6 1/8 155.6 3 1/2 13 1/4 336.6 6 5/8 22 558.8  6 5/8 - 7 5/8
6 1/4 158.8 3 1/2 13 3/8 339.7 6 5/8 22 1/4 565.2  6 5/8 - 7 5/8
6 3/8 161.9 3 1/2 13 1/2 342.9 6 5/8 22 1/2 571.5 6 5/8 - 7 5/8
6 1/2 165.1 3 1/2 13 5/8 346.1 6 5/8 22 3/4 577.9  6 5/8 - 7 5/8
6 5/8 168.3 3 1/2 13 3/4 349.3 6 5/8 23 589.2  6 5/8 - 7 5/8
6 3/4 171.5 3 1/2 13 7/8 352.2 6 5/8 23 1/4 590.6  6 5/8 - 7 5/8
6 7/8 174.6 3 1/2 14 355.6 6 5/8 23 1/2 596.9  6 5/8 - 7 5/8
7 177.8 3 1/2 14 1/8 358.8 6 5/8 23 3/4 603.0  6 5/8 - 7 5/8
7 1/8 181.0 3 1/2 14 1/4 362.2 6 5/8 24 609.6  6 5/8 - 7 5/8
7 1/4 184.2 3 1/2 14 3/8 365.1 6 5/8 24 1/4 616.3  6 5/8 - 7 5/8
7 3/8 187.3 3 1/2 14 1/2 368.3 6 5/8 24 1/2 622.3  6 5/8 - 7 5/8
7 1/2 190.5 4 1/2 14 5/8 371.5 6 5/8 24 3/4  628.7 6 5/8 - 7 5/8
7 5/8 193.7 4 1/2 14 3/4 374.7 6 5/8 25  635.0 6 5/8 - 7 5/8
7 3/4 196.9 4 1/2 14 7/8 377.8 6 5/8 25 1/4 641.4  6 5/8 - 7 5/8
7 7/8 200.0 4 1/2 15 381.0 6 5/8 25 1/2 647.7  6 5/8 - 7 5/8
8 203.2 4 1/2 15 1/8 384.2 6 5/8 25 3/4 654.3  6 5/8 - 7 5/8
8 1/8 206.4 4 1/2 15 1/4 387.4 6 5/8 26 660.4  6 5/8 - 7 5/8
8 1/4 210.0 4 1/2 15 3/8 390.5 6 5/8 26 1/4 666.8  6 5/8 - 7 5/8
8 3/8 212.7 4 1/2 15 1/2 393.7 6 5/8 26 1/2 673.1  6 5/8 - 7 5/8
8 1/2 215.9 4 1/2 15 5/8 396.9 6 5/8 26 3/4 679.5  6 5/8 - 7 5/8
8 5/8 219.1 4 1/2 15 3/4 400.1 6 5/8 27 685.8  6 5/8 - 7 5/8
8 3/4 222.3 4 1/2 15 7/8 403.2 6 5/8 27 1/4 692.2  6 5/8 - 7 5/8
8 7/8 225.4 4 1/2 16 406.4 6 5/8 27 1/2 698.4  6 5/8 - 7 5/8
9 228.6 4 1/2 16 1/8 409.6 6 5/8 27 3/4 704.9  6 5/8 - 7 5/8
9 1/8 231.8 6 5/8 16 1/4 412.2 6 5/8 28 711.2  6 5/8 - 7 5/8
9 1/4 235.0 6 5/8 16 3/8 415.9 6 5/8 28 1/2 723.5  6 5/8 - 7 5/8
