Obturateur pour carottier à cable

French

tigre tierra

L'obturateur Wireline "Tigre Tierra" est un dispositif permettant de réaliser les tests de perméabilité en cours de forage. Les tests sont exécutés avec le train de tubes de forage Wireline en place, ce qui réduit le temps pour leur réalisation en formations instables.

Les obturateurs Wireline "Tigre Tierra" sont disponibles dans les diamètres N, H et P et adaptés à tous les modèles de carottiers Wireline.

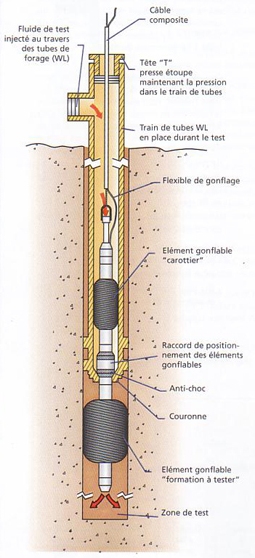

L'obturateur Wireline comprend un raccord qui vient se poser sur l'épaulement intérieur de la couronne de forage et positionne ainsi les éléments dilatables. Un câble composite comprenant un flexible en nylon et un câble sert au gonflage et à la manoeuvre de l'obturateur wireline.

La tête presse-étoupe "T" au sommet de l'assemblage Tigre Tierra assure l'étanchéité autour du câble composite pendant le test.

OPTION
Pour tester des zones spécifiques, un obturateur supplémentaire "Tigre Tierra" peut être connecté facilement à la partie basse de l'obturateur Wireline.

Un kit des composants nécessaires à la modification est proposé avec différents écartements des éléments dilatables.

tigre tierra

Diamètre du carottier Wireline N H P
Diamètre nominal de l'obturateur (mm) 42 56 72
Passage intérieur de l'obturateur (mm) 17 20 35

obturateur

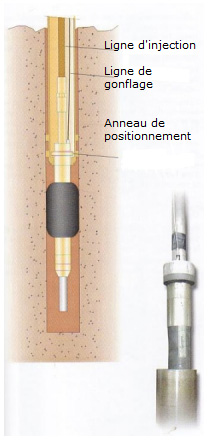

Ce système Geopro pour carottiers à câble est un moyen pratique et sûr pour placer un obturateur gonflable sous la couronne de forage afin d'y réaliser un essai de perméabilité à l'avancement du forage.

Ces obturateurs gonflables spécifiques sont équipés d'une tête de positionnement qui vient reposer sur l'épaulement intérieur de la couronne de forage. Cette même tête peut être équipée, sur demande, d'un transmetteur de pression pour la lecture en surface de la pression "in situ" pour les essais de perméabilité.

Ce dispositif simple et économique permet un gain de temps à l'opérateur de l'appareil de forage.

Il est compatible aux différents types de carottiers à câble du marché.

Les différentes options sont:

  • prise de pression pour transmetteur.
  • kits pour obturateurs doubles et extension de la zone test.
Carottiers à câble Ø nominal Forage Ø (mm) Couronne Ø int. (mm) Obturateur Ø nominal (mm) Pression Maxi. de service (bar)
N 75,6 47,6 42 40
H 96,3 63,5 56 35
P 122,3 85 72 30
P 146,3 102 98 50
