Obturateur hydraulique simple et double

French
Caractéristiques:
bimbar Diamètre nominal (mm) Connexion supérieure "TC" Tube central "CP" Diamètre intérieur (mm) Dilatation max. Diamètre(mm) Diamètre D'utilisation max.(mm) Orifice(s) de gonflage
28 3/8" BSP* 8 55 50 1X 1/8" BSP
30 3/8" BSP* 8 55 50 1X 1/8" BSP
42 1/2" BSP* 17 98 90 2X 1/8" BSP
56 3/4" BSP* 20 125 110 2X 1/8" BSP
72 1" 1/4 BSP* 35 160 150 2X 1/8" BSP
85 1" 1/4 BSP* 35 185 170 2X 1/8" BSP
102 2" BSP* 53 200 190 2X 1/8" BSP
130 3" BSP* 83 270 240 2X 1/4" BSP
170 3" BSP* 83 350 330 2X 1/4" BSP

* Option connexion 1/4" disponible sur demande.

Toutes les dimensions et caractéristiques sont données à titre indicatif.
Nous nous réservons le droit de les modifier sans préavis.

Geopro fabrique une gamme complète d’obturateurs gonflables simples de diamètre 28 mm à 170 mm. Ces obturateurs sont utilisés principalement pour l’injection de coulis de ciment en roches, les essais de perméabilité, les essais "Lugeon",…

Les éléments de base de l’obturateur sont les suivants :

  • Un embout supérieur fixe FE muni d’un ou deux orifices de gonflage avec un adaptateur de gonflage.
  • Un tube central CP, en acier inoxydable.
  • Un élément dilatable S, équipée d’embouts métalliques.
  • Un embout inférieur coulissant SE , monté, jusqu’au diamètre 102mm, avec un joint racleur.
  • Tous nos obturateurs sont livrés avec un adaptateur de gonflage IA de type "instantané". Des raccords à bague sertie sont également disponibles sur demande.



La longueur L de l’élément dilatable est déterminée en fonction de l’utilisation.
Les dimensions standard sont respectivement:

  • L : 300mm pour les obturateurs diamètre 28, 30 et 42mm.
  • L : 500mm et 1000mm pour les obturateurs diamètre 28, 30, 42, 56, 72, 85, 102mm.
  • L : 1000mm pour les obturateurs de diamètres 130 et 170mm.

Les autres longueurs sont disponibles sur simple demande. Ces obturateurs sont aisément transformables en obturateurs doubles ZI.

 obturateur simpleobturateur simple

Dimensions disponibles : Ø 28, Ø30, Ø42, Ø56, Ø170

Les obturateurs simples se transforment aisément en obturateurs doubles à l’aide d’une pièce spécifique : le module central CE. Il suffit de dévisser l’embout coulissant SE de l’obturateur simple et de le remplacer par un module CE. Pour terminer le montage, un élément dilatable standard S et un bouchon PL se vissent en continuité au module CE. Les modules CE du diamètre 56 à 170 mm sont constitués d’un tube perforé du même diamètre extérieur que l’ensemble de l’obturateur. Cette caractéristique rend les obturateurs doubles ZI compacts et sans aspérité extérieure. Ils sont particulièrement bien adaptés à l’injection de micropieux et aux essais géotechniques de mise en pression où ils sont fortement sollicités. Pour les diamètres 28, 30 et 42mm, l’espace réduit ne permet pas la même construction. Dans ce cas, le module CE est en forme de « cage » constituée de 4 tubes. Dans le cas du diamètre 42, l’élément central est fixe et non extensible. Sur demande, un élément par une zone d’injection qui reste constante (IZ), après gonflage.

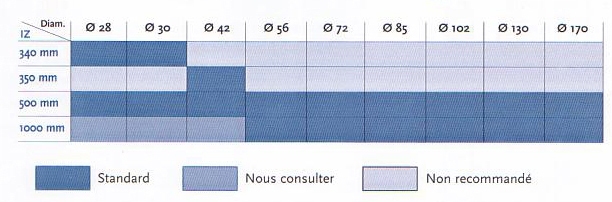

graphique

Caractéristiques:
Obturateur Diamètre du tube à manchettes
  1"1/4 1"1/2 2"
Ø 28 mm OUI OUI NON
Ø 30 mm NON OUI NON
Ø 42 mm NON NON OUI
tube manchettes

Recommandations d'utilisation

Les obturateurs doubles ZI Ø28, Ø30 et Ø42mm sont spécialement conçus pour l'injection en tubes à manchettes; la zone d'injection (IZ) reste constante et ce quelque soit le diamètre du tube à manchettes.

La flexibilité de la partie dilatable inférieure facilite leur introduction et leur retrait du tube à manchettes.

Le choix d'un obturateur se fait en fonction du tube à manchettes dans lequel il sera utilisé; un obturateur de petit diamètre ne devra en aucun cas être utilisé dans un tube à manchettes de gros diamètre car la lanterne d'injection ne permet pas toujours la totalité du coulissement du tube d'injection. Il convient de se référer à notre tableau de sélection.

Kit d'extension EK (56 - 170 mm)

Pour les obturateurs doubles de Ø 56 à 170 mm, certaines applications peuvent exiger des zones d'injection de longueur supérieure à celle déterminée par les modules CE.

Le kit d'extension EK vous est proposé pour réaliser aisément un écartement supplémentaire et variable entre membranes dilatables.

  • Un embout de jonction JF.
  • Un tube allonge ER.
  • Un embout fixe FE.

sont les trois éléments qui constituent le kit d'extension EK.

Ces éléments se montent rapidement par vissage. Ainsi, grâce à leur construction modulaire, les obturateurs Geopro peuvent s'adapter de façon économique aux différentes exigences rencontrées, chantier après chantier.

double bimbar

Pour certaines applications hydrologiques à faible ou moyenne pression, Geopro propose son obturateur double « TZ », disponible en diamètre 56 à 170 mm, monté à partir de deux obturateurs simples.

De façon basique, pour ce montage, les deux embouts fixes des obturateurs sont positionnés dans la zone de test. De cette façon, après gonflage, la zone d’injection « IZ » reste constante.

Les éléments de base pour un obturateur double « TZ » sont :

  • Deux obturateurs simples, l’un d’eux monté en sa partie supérieure avec un embout coulissant spécifique SSE équipé de deux orifices de gonflage.
  • Un tube perforé CPP fermé à sa base. Ces tubes CPP sont réalisés à partir de tubes standard, filetés en BSP (gaz).
  • Une ligne de gonflage CI dans la zone de test composée d’une longueur de flexible de gonflage renforcé (RHI 48) avec raccords sertis et adaptateurs à bague sertie.
  • D’autres montages quant à la position des embouts fixes et coulissants peuvent être réalisés sur demande spécifique. (nous consulter)

Pression de service maximum des obturateurs de Ø 28 à Ø 102 mm en fonction du diamètre de forage

graphique pression

Pression de service maximum des obturateurs de Ø 130 à Ø 170 mm en fonction du diamètre de forage

graphique pression

Exemple d'utilisation:

Pour un forage de Ø 76mm (3"), on prendra le diamètre le plus proche dans le graphique. soit 75mm. Trois diamètres sont théoriquement utilisables : 42mm, 56mm ou 72mm. Les pressions de service maxima respectives données par le tableau sont de :

  • 40 bar pour l’obturateur de 42mm
  • 80 bar pour l’obturateur de 56mm
  • 100 bar pour l’obturateur de 72mm

Le choix du diamètre de l’obturateur se fait en fonction de la pression maximum requise durant l’utilisation de l’obturateur. A noter qu’il est déconseillé d’utiliser un obturateur dont le diamètre est très proche du diamètre de forage. Dans ce cas de figure, l’obturateur de diamètre 72mm est très proche du diamètre de forage et ne doit être utilisé qu’en cas d’absolue nécessité.

Ces courbes sont données à titre indicatif et peuvent varier légèrement selon les lots de fabrication.

courbes

gonflage

Différents paramètres sont déterminants pour l'utilisation des obturateurs gonflables.

Ceux-ci doivent être clairement identifiés afin de définir pour chaque cas de figure, la procédure la mieux adaptée à l'application envisagée.

Un de ces apramètres est le diamètre du forage: plus le diamètre du forage est important, moins la pression de service maximum d'un même obturateur est élevée.

Un autre paramètre est la profondeur d'utilisation dans le forage, et le niveau d'eau dans celui-ci.

Aussi, il est conseillé de contrôler le niveau d'eau statique (WSL) avant et après la mise en place de l'obturateur dans le forage.

Le choix du fluide de gonflage (eau ou gaz) dépend principalement de la différence entre la profondeur d'utilisation et le niveau hydrostatique dans le forage (WSL).

1) En cas de gonflage au gaz, la pression appliquée depuis la surface (manomètre) doit correspondre à la pression de gonflage souhaitée à laquelle sera ajouté la pression due à la colonne d'eau (un bar par dix mètres de colonne d’eau) sur l’obturateur.

Exemple, un obturateur est placé à 100 m sous le niveau d’eau (WSL) et doit être gonflé effectivement à 20 bar. Dans ce cas, la pression au manomètre doit être 30 Bar : 100 m de colonne d’eau soit 10 Bar environ et 20 bar de pression pour le gonflage de l’obturateur.

2) Gonflage à l’eau. Dans ce cas, la pression à appliquer depuis la surface (Manomètre) doit correspondre à la pression de gonflage souhaitée à laquelle on enlèvera la pression due à la hauteur d’eau (A) contenue dans le flexible de gonflage entre la surface et le niveau statique d’eau (WSL).

Pour le même exemple pour une hauteur A de 50 m, la pression lue au manomètre doit être de 15 Bar, c’est-à-dire 20 bar moins 5 bar (50 mètres).

Le gonflage à l’eau comporte en outre de nombreux avantages tels que son faible coût, sa disponibilité et sa facilité de transport.

Attention Il arrive parfois que la pression résultante de la hauteur d’eau A dans le flexible de gonflage soit suffisamment élevée pour rendre impossible le dégonflage de l’obturateur (voir courbes de dilatation). Geopro dispose alors d’un système de dégonflage rendant possible l’utilisation de l’eau comme fluide de gonflage dans la plupart des applications.

Caractéristiques:
Pression maximum 100 bar
Poids 14 kg
Réservoir 30 litres
Tube plongeur Ø 22 mm
Réf de commande HP 100

La pompe est livrée avec un manomètre 0-100 bar et une vanne de purge.

Caractéristiques:
Matière polyamide 12
Diamètre intérieur 3 mm
Pression de service maxi 45 bar (à 20°C)
Diamètre extérieur 6mm
Poids 2,2 kg/100m
Réf de commande IH36
Caractéristiques:
Tube polyester
Tresse synthétique
Gaine polyuréthane
Rayon de courbure 35 mm
Diamètre intérieur 4 mm
Diamètre extérieur 8,3 mm
Pression de service maxi  240 bar
Poids  4,9 kg/100m
Réf de commande  RIH48
