Materiaal voerbuizen - geboord - verbuisd

Dutch

casing

SIZE W.T. ID Kg
D.101,6 L =1000 8,8 82 20
D.101,6 L =1500 8,8 82 30
D.101,6  L =2000 8,8 82 40
D.101,6  L =3000 8,8 82 60
D.114,3 L =1000 8,8 94 24
D.114,3 L =1500 8,8 94 35
D.114,3 L =2000 8,8 94 48
D.114,3 L =3000 8,8 94 69
D.127,0 L = 1000 8,8 107 26
D.127,0 L = 1500 8,8 107 39
D.127,0 L =2000 8,8 107 52
D.127,0 L = 3000 8,8 107 77
D.133,0 L =1000 8,8 113 27
D.133,0 L =1500 8,8 113 41
D133,0 L =2000 8,8 113 54
D.133,0 L =3000 8,8 113 81
D.139,7 L = 1000 8,8 120 30
D.139,7 L = 1500 8,8 120 44
D.139,7 L = 2000 8,8 120 60
D.139,7 L = 3000 8,8 120 86
D.152,4 L = 1000 8,8 133 31,5
D.152,4 L = 1500 8,8 133 47
D.152,4 L = 2000 8,8 133 63
D.152,4 L = 3000 8,8 133 94
D.168,3 L = 1000 8,8 147 36
D.168,3 L = 1500 8,8 147 53
D.168,3 L = 2000 8,8 147 72
D.168,3 L = 3000 8,8 147 105
D.177,8 L = 1000 8,8 158 38
D.177,8 L = 1500 8,8 158 56
D.177,8 L = 2000 8,8 158 76
D.177,8 L = 3000 8,8 158 110
D.193,7 L = 1000 8,8 172 41
D.193,7 L = 1500 8,8 172 61
D.193,7 L = 2000 8,8 172 82
D.193,7 L = 3000 8,8 172 121
D.203,0 L =  1000 8,8 178 44
D.203,0 L =  1500 8,8 178 65
D.203,0 L =  2000 8,8 178 88
D.203,0 L =  3000 8,8 178 128
D.219,1 L =  1000 8,8 197 47
D.219,1 L =  1500 8,8 197 70
D.219,1 L =  2000 8,8 197 94
D.219,1 L =  3000 8,8 197 138
D.244,5 L =  1000 10 222 58
D.244,5 L =  1500 10 222 87
D.244,5 L =  2000 10 222 116
D.244,5 L =  3000 10 222 174
D.273,0 L =  1000 10 248 65
D.273,0 L =  1500 10 248 97
D.273,0 L =  2000 10 248 130
D.273,0 L =  3000 10 248 195
D.298,5 L = 1000 10 275 73
D.298,5 L = 1500 10 275 109
D.298,5 L = 2000 10 275 146
D.298,5 L = 3000 10 275 216
D.323,9 L = 1000 12,5 298 100
D.323,9 L = 1500 12,5 298 150
D.323,9 L = 2000 12,5 298 200
D.323,9 L = 3000 12,5 298 300
D.355,6 L = 1000 12,5 329 108
D.355,6 L = 1500 12,5 329 162
D.355,6 L = 2000 12,5 329 216
D.355,6 L = 3000 12,5 329 324
D.406,4 L = 1000 12,5 380 121
D.406,4 L = 1500 12,5 380 182
D.406,4 L = 2000 12,5 380 242
D.406,4 L = 3000 12,5 380 363

Middle pipe material : N80

Tool joint material : 42CRM04 with nitro carburization

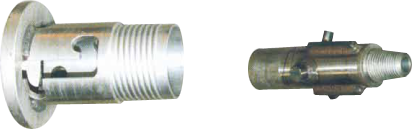

draws

External draw Kg Internal Draw Kg
D.101,6 6 54 BWJ 5
D.114,3 8 76 2"3/8 API REG 10
D.127 9 76 2"3/8 API REG 10
D.133 9 76 2"3/8 API REG 10
D.139,7  11

76 2"3/8 API REG

90 2"3/8 API REG

10

14

D.152,4  12

76 2"3/8 API REG

90 2"3/8 API REG

10

14

D.168,3 16

90 2"3/8 API REG

114 3"1/2 API REG

14

22

D.177,8 17

90 2"3/8 API REG

114 3"1/2 API REG

14

22

D.193,7 18

90 2"3/8 API REG

114 3"1/2 API REG

14

22

D.203 19

90 2"3/8 API REG

114 3"1/2 API REG

14

22

D.219,1 21

114 3"1/2 API REG

140 4"1/2 API REG

22

27

D.244,5 23

114 3"1/2 API REG

140 4"1/2 API REG

22

34

D.273 26 140 4"1/2 API REG 34
D.298,5 28 140 4"1/2 API REG 34
D.323,9 34

140 4"1/2 API REG

168 4" 1/2 API REG

34

60

D.355,6 40

168 4" 1/2 API REG

219 6" 5/8 API REG

60

80

D.406,4 45

168 4" 1/2 API REG

219 6" 5/8 API REG

60

80

Internal/external draw material : 42crm04 heat treated with nitro carburization

shoes

SIZE O.D. I.D. L. INSERT. N. INSERT D. KG INSERT TYPE
101,6 108 82 180 10 10 3 TC
114,3 120 94 180 12 10 3,2 TC
127,0 133 107 180 12 10 3,8 TC
133,0 139 113 180 12 10 3,9 TC
139,7 146 120 180 14 10 4 TC
152,4 159 132 180 16 10 4,5 TC
168,3 175 147 180 16 10 4,7 TC
177,8 184 158 180 16 10 4,9 TC
193,7 201 172 180 18 10 5,5 TC
203,0 210 178 180 18 10 6 TC
219,1 227 197 180 20 10 7 TC
244,5 252 222 180 24 10 8 TC
273,0 281 248 180 26 10 9 TC
298,5 307 275 180 28 10 9,5 TC
323,9 330 298 180 30 10 12 TC
355,6 365 329 180 34 10 15 TC
406,0 415 380 180 38 10 18 TC

Insert KALS: for soft and medium/hard formations
